常见游戏特效学习与实现

前言

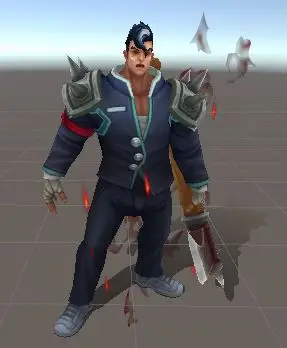

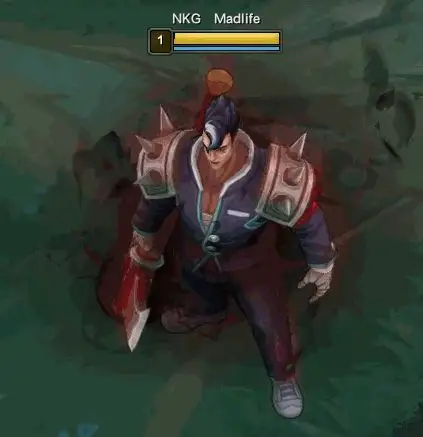

最近打算学习下特效部分，因为现在我的热饭班长血怒特效很挫，长这样

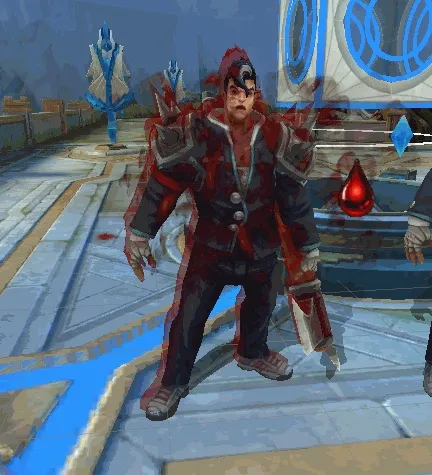

但是人家应该是这样的

虽然说热饭班长没有Shader撑牌面，但就算加上Shader感觉也比不上原版那么霸气，而且有很多奇怪的贴图我都不知道怎么用，比如

我直接黑人问号脸，所以来学习一下

本文大部分内容都收集整理自realtimevfx网站，也推荐大家去这个网站学习特效制作，大佬作品和教程非常多！

正文

特效是Textures，Sprites，Meshes，Lights和Shader一起配合而创建的酷炫效果。

在特效制作工作流程中，特效纹理是决定最终特效质量的最重要的其中一环，它的制作通常与游戏的风格有很大的相关性，Jason Keyser’s LoL FX breakdowns 频道有很多非常好的示例

VFX的五大艺术准则

Gameplay

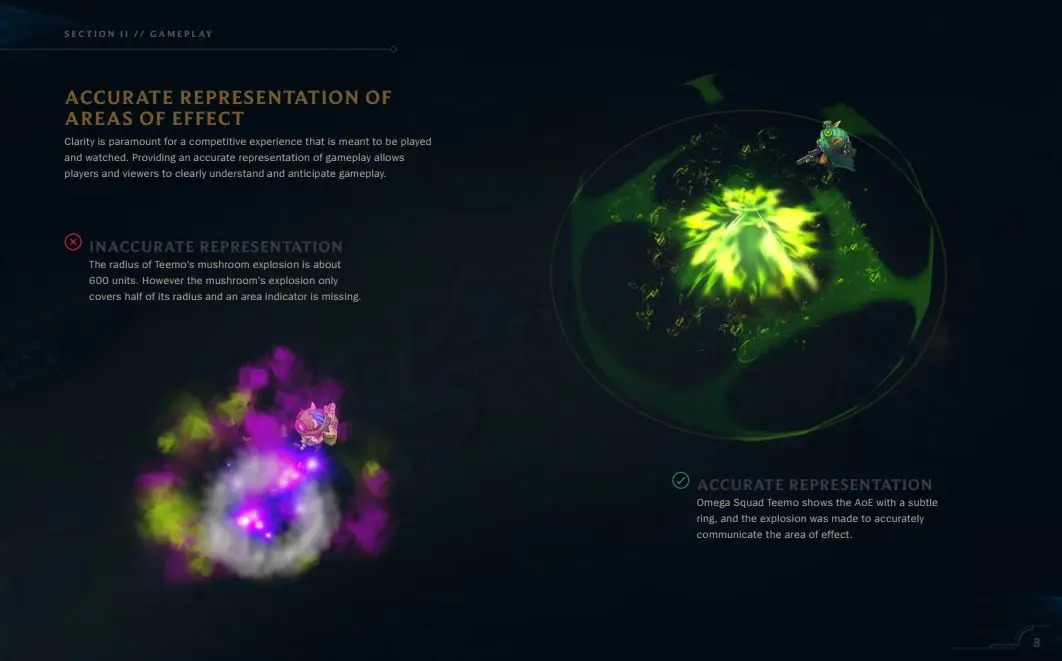

特效的制作要去迎合Gameplay，让Gameplay对于玩家来说更加清晰明确，反馈性更强。这一点在许多文章，视频，PPT都有提及，举个例子，LOL中提莫的蘑菇爆炸的时候要播放特效，老版本的蘑菇爆炸特效和欧米伽小队的爆炸特效完全不一样，一方面是特效的质量，另一方面，也是比较重要的一方面，它使玩家能清晰的看到爆炸的范围，以及特效更加清晰，明确，没有老版本蘑菇杂乱无章的感觉

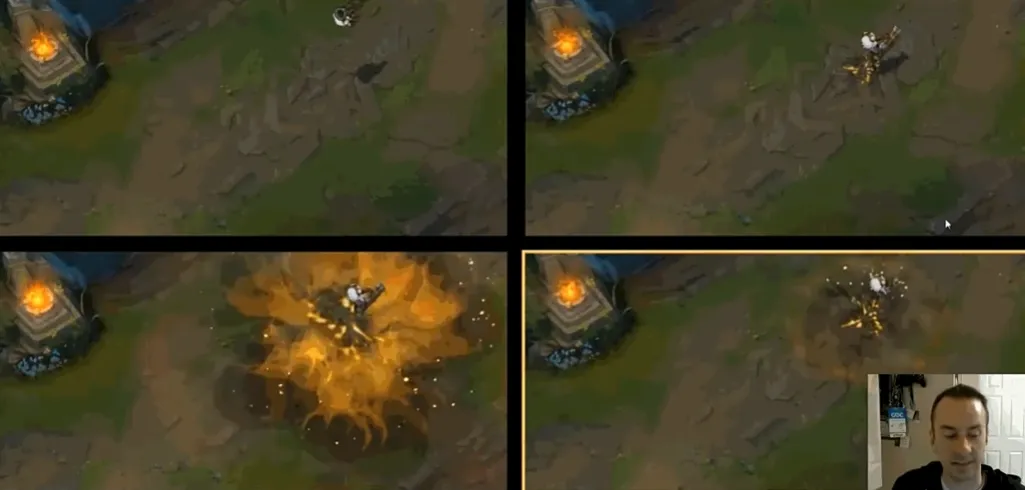

再比如小炮崔斯塔娜的火箭跳跃，火焰拖尾和落地AOE相对于无特效版本，让施法者和敌人都感觉不会太过突兀，当然了，图三远大于真正伤害范围的特效也是不可取的。

形状

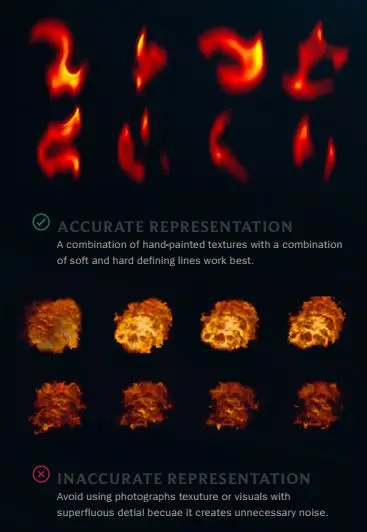

避免使用带有过多细节的照片纹理或视觉效果，因为它们可能会产生不必要的干扰因素，取而代之的是，应当使用软硬线条结合的手绘图来获取更好的效果。

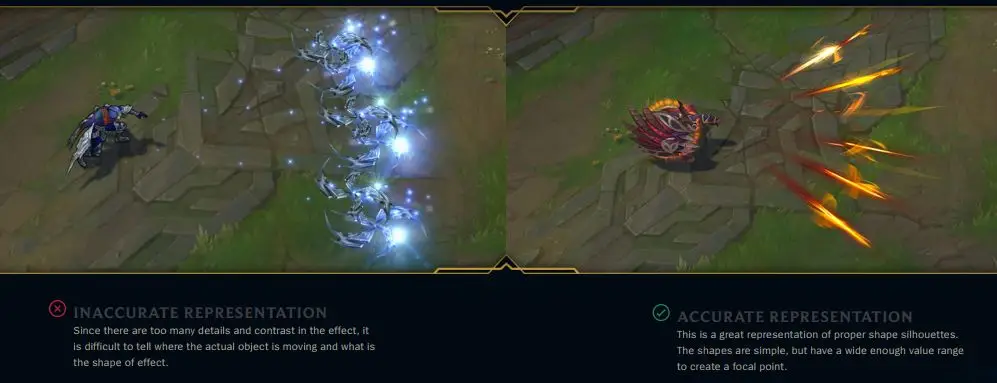

举个比较直观的例子男刀的W技能就因为使用了大量细节的贴图纹理（四角蝴蝶镖）会对其余特效的制作，甚至玩家产生干扰，而潘森的W就因为使用了简单的手绘贴图让其特效更加清晰明确。

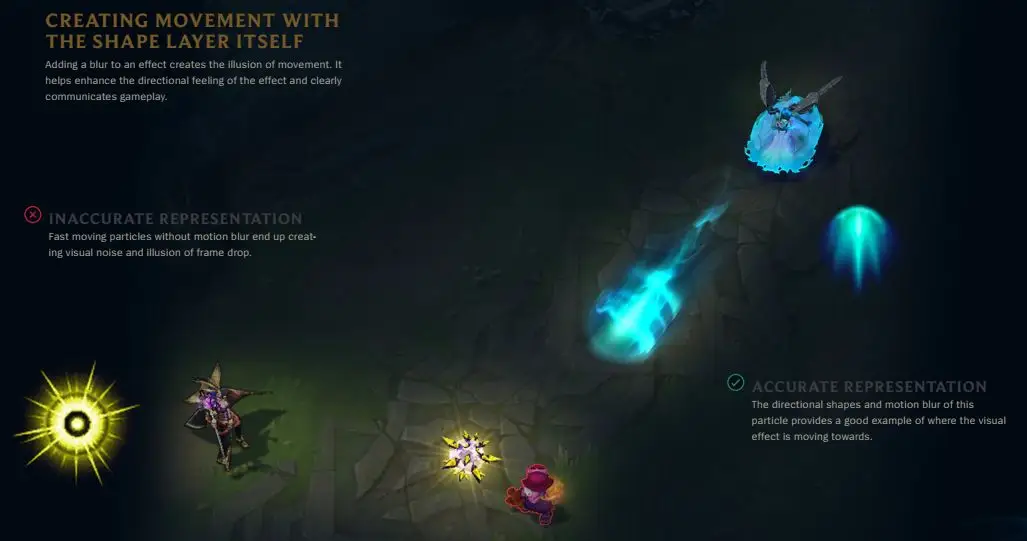

在创建用于移动的特效时（例如一个笔直飞行轨迹的火球术），应当为特效加上模糊效果（再不济也得加个拖尾效果）来制造出移动的感觉，如果不这样做的话会感觉很突兀

亮度值

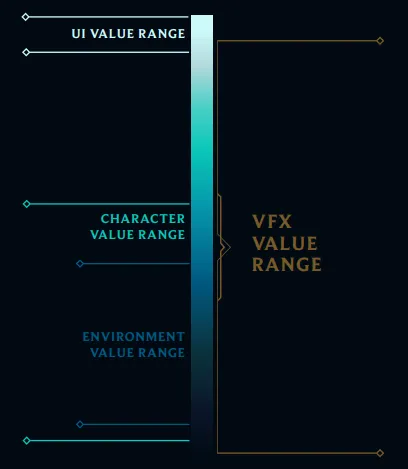

搭配/选择良好的亮度值能让VFX的表现力更上一层楼，应当避免使用0%或者100%的亮度，因为其往往会和场景或UI混在一起，让人困惑

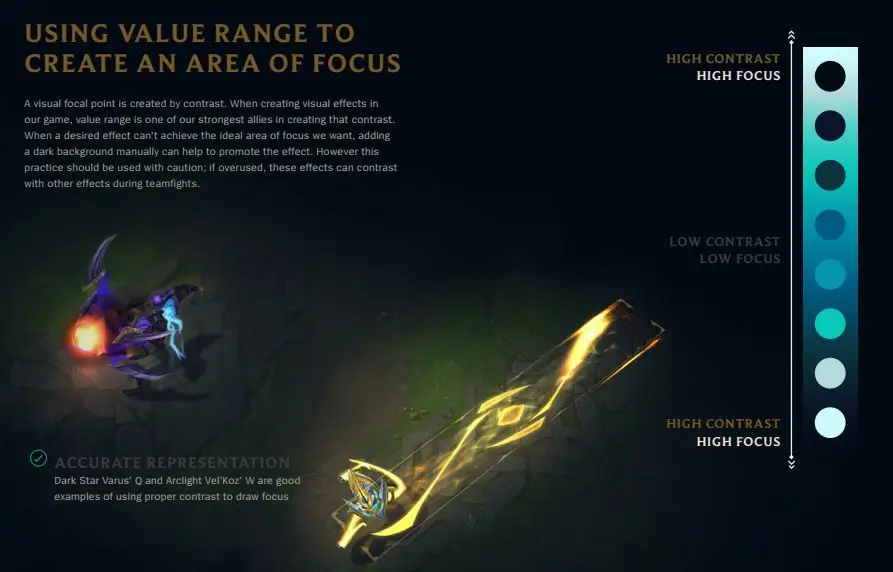

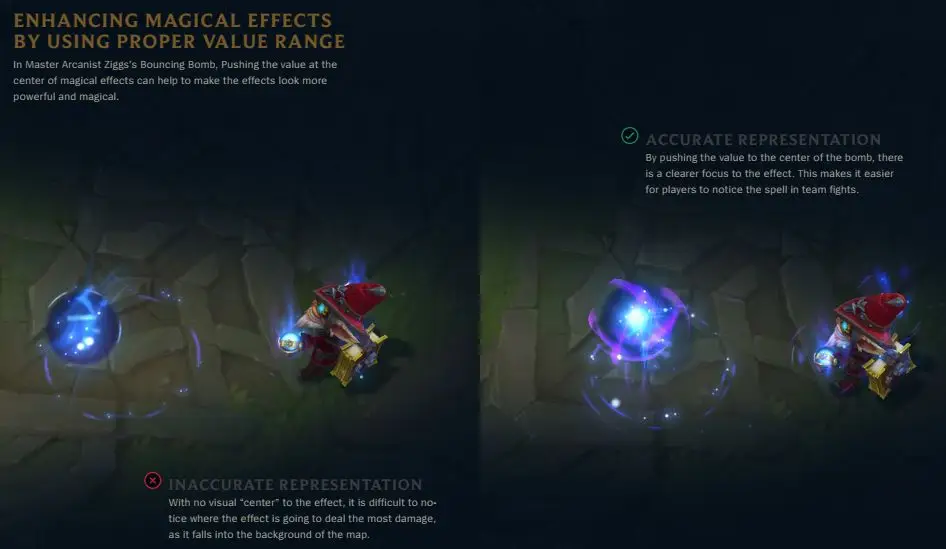

举个例子，炸弹人的Q技能就因为在其特效中心位置增加了亮度值显得炸弹更有破坏力

搭配使用高对比度的亮度可以做出能量集聚的效果，但是不应滥用，否则团战时将会让人眼花缭乱（实际上我团战打急眼了就是吓急吧乱按）

颜色

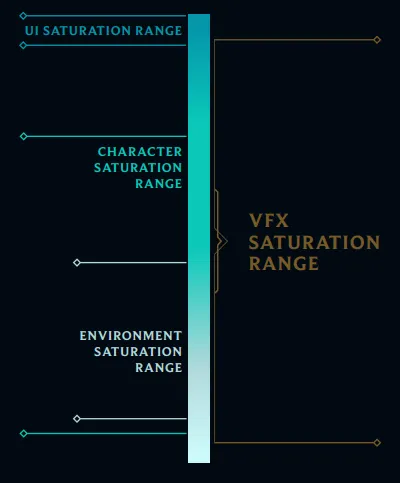

颜色的饱和度和上面提到的亮度规则基本上是通用的

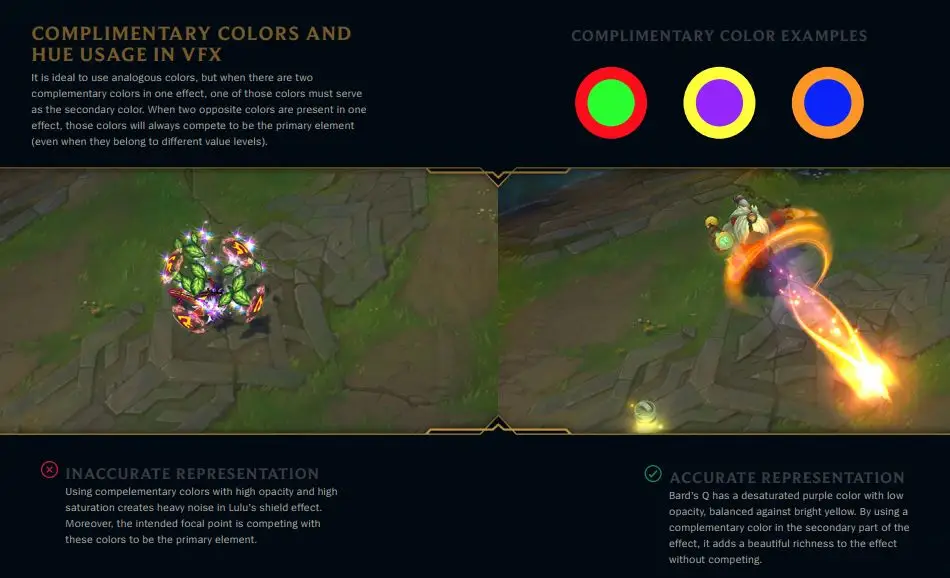

在使用颜色的时候，应当只有一个主色调，并且不应当使用两个几乎相反（对比度非常高）的颜色，因为他们不但不会相互衬托，反而会产生竞争关系，导致观感不好

生命周期

每个特效都应当有其生命周期，另外，在生命周期中配置一些与时间成非线性关系的变量将会很有用

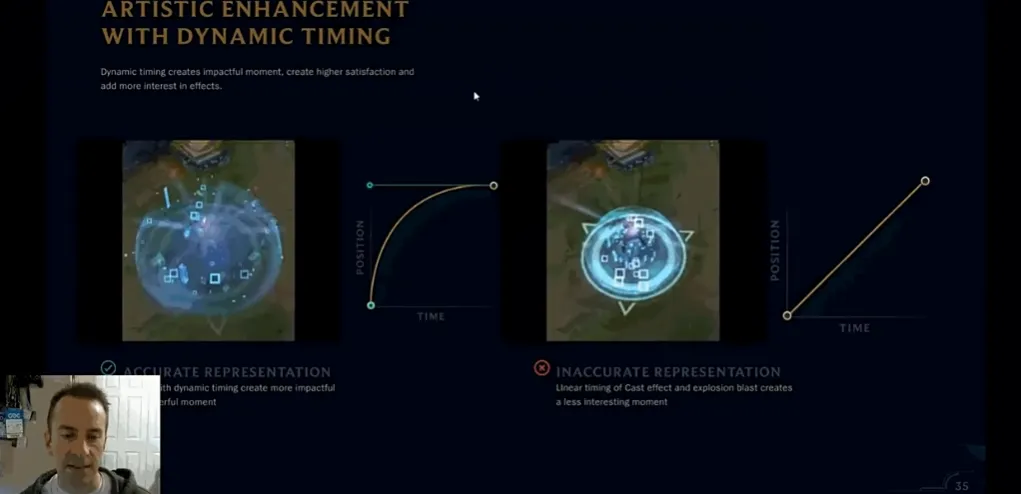

例如下面艾克的大招，左侧幂函数的曲线相对于右侧常规线性曲线造成的效果更有力量感

VFX常用技巧

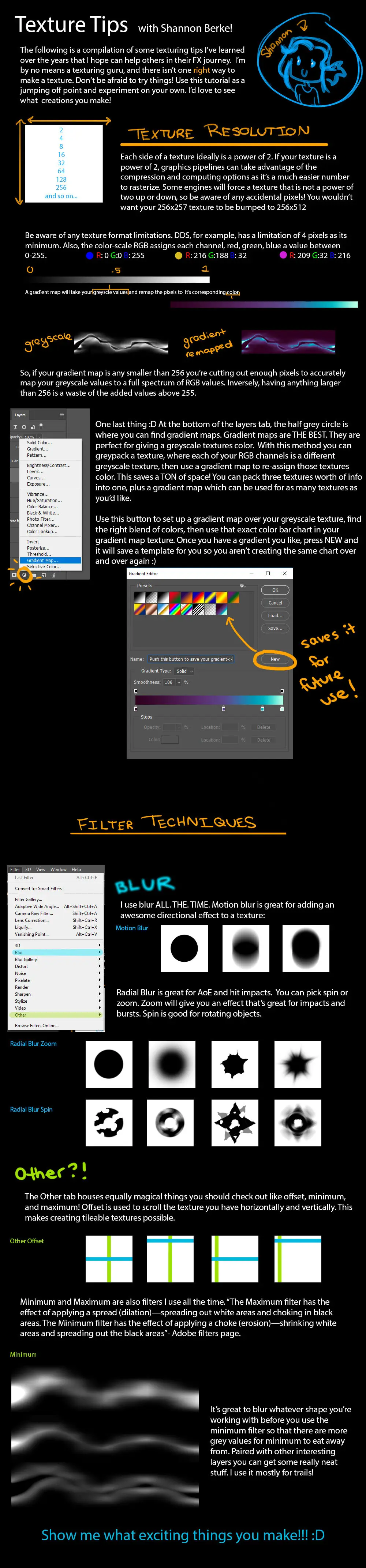

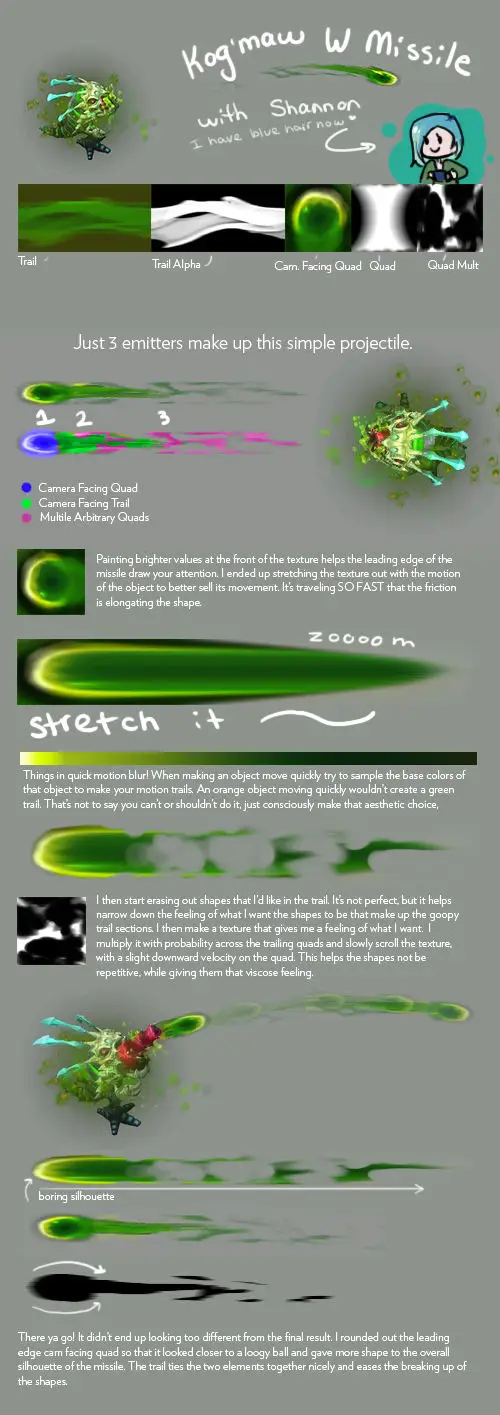

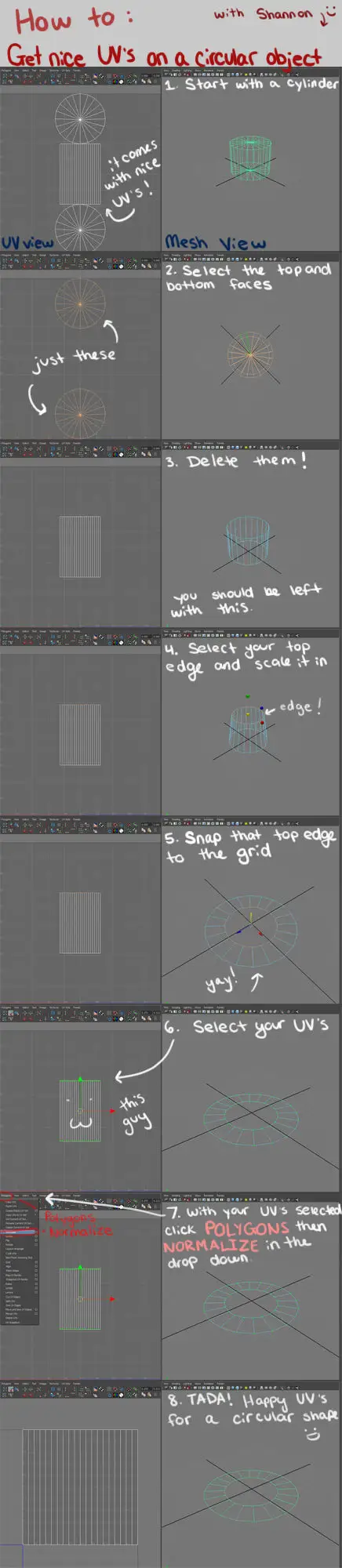

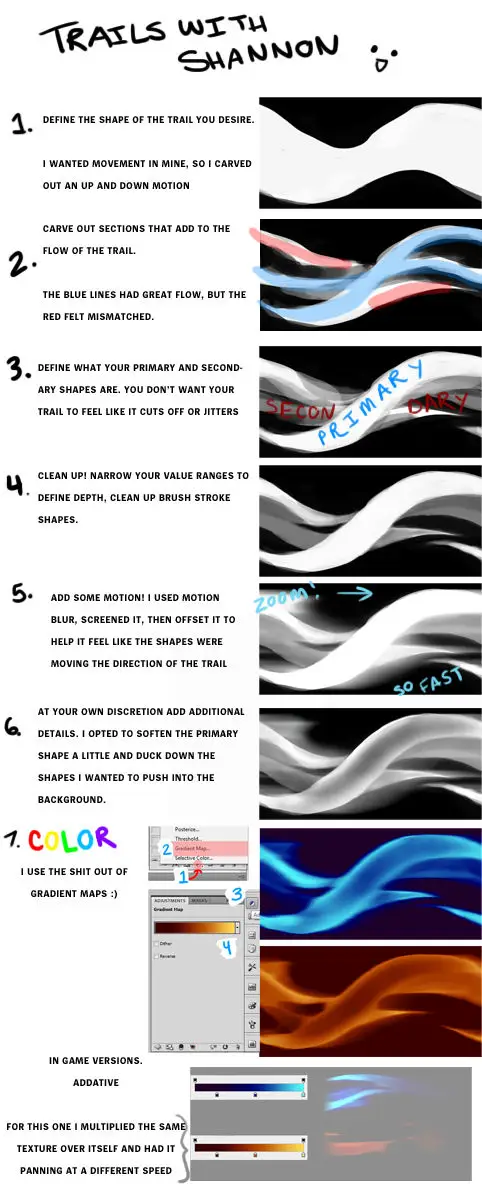

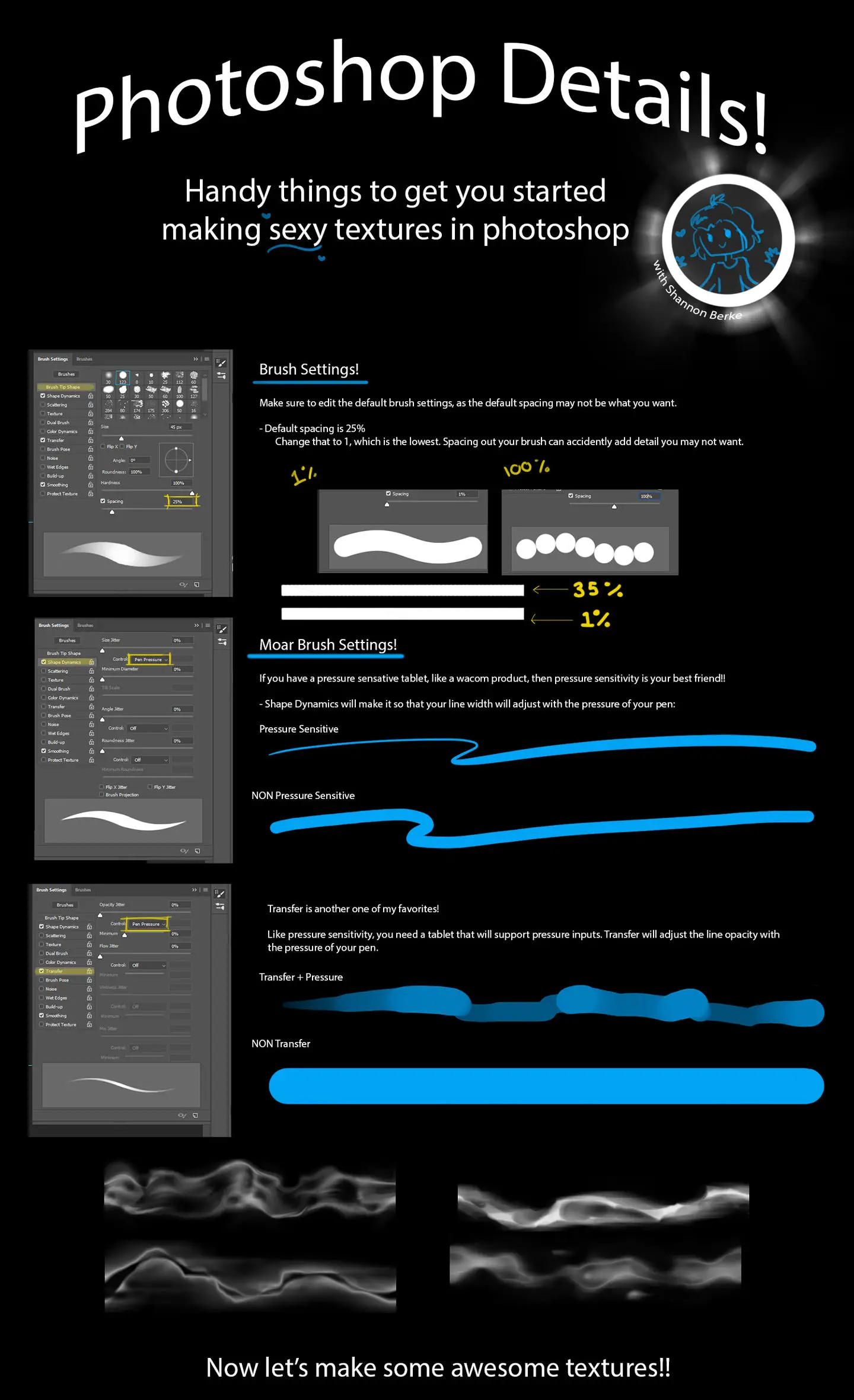

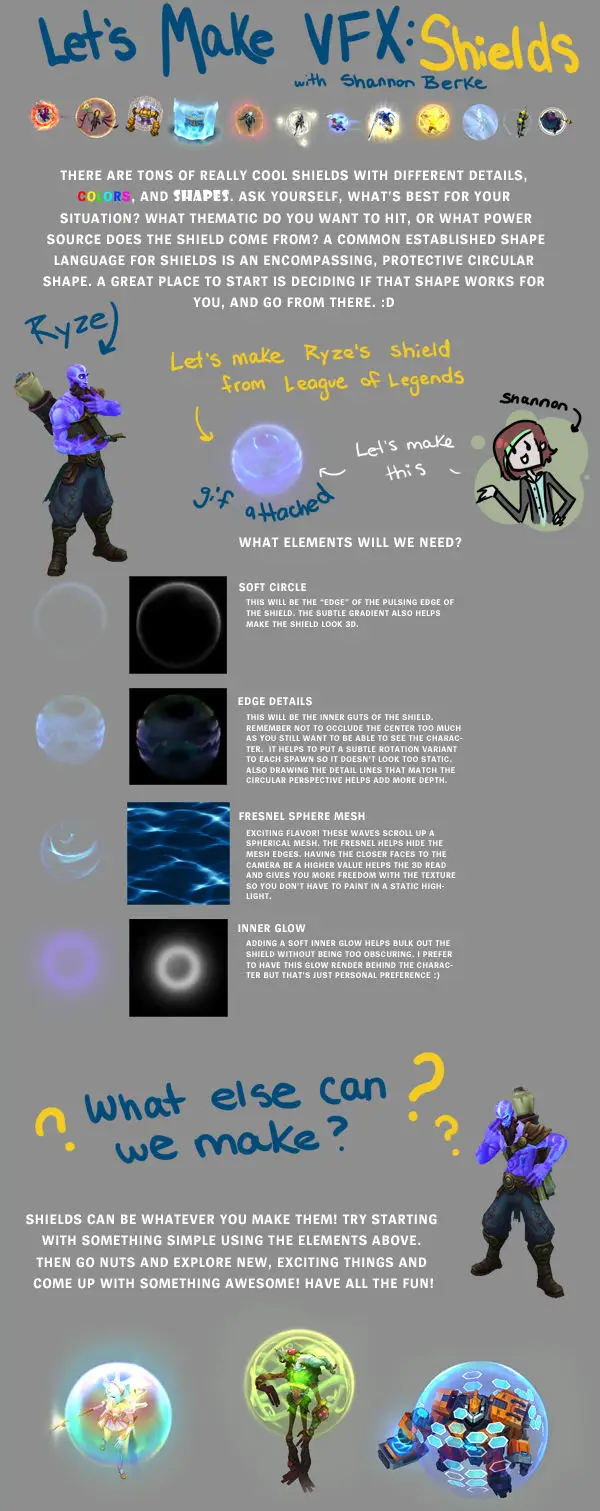

以下图片皆来自 ShannonBerke

实战

资源准备

理论部分了解的差不多了，来实战吧，但是我的建模水平仅限于在Blender拉个Box，连UV都展不明白，所以还是得向LOL学习

对于LOL的资源获取，推荐大家关注 LoL-Fantome 这个开源组织以及作为作者的两位大佬，提供了几乎所有用来学习LOL的工具（警告，仅供个人学习使用，严禁用于商业用途）

LOL的特效贴图和Mesh可以用 Wad解析工具导出，但是Mesh格式是sco和scb这种非主流格式，所以需要转换格式，这里我们选择obj格式，至于工具的制作，引用封装 LeagueToolkit 库中的解析代码即可

但是直接使用的话会遇到一个问题，那就是工具会默认将一个sco的多个子mesh分别导出obj，例如下面这个sco文件

[ObjectBegin]
Name= blood_drop_01 //sco名称
CentralPoint= 36.5671 -8.7635 -0.0087 //sco中心点
PivotPoint= 0.0000 0.0000 -0.0000 //sco锚点
Verts= 134 //顶点数
29.7181 -1.7972 -0.0328 //顶点0
30.0716 -1.7988 -2.1521 //顶点1

Faces= 220 //面数
....
//第0个数字代表这个面由多少顶点构成，第1，2，3个数字代表顶点索引值，第4个字符串代表材质名称
//其余部分数字两两构成一个UV，代表其对应顶点的UV值
3	  56   45   66	pasted__blinn1      	0.518236577511 0.939145863056 0.611138164997 0.911541640759 0.517365455627 0.939149141312 //三角面 0
3	  66   45   55	pasted__blinn1      	0.517365455627 0.939149141312 0.611138164997 0.911541640759 0.605477631092 0.911556601524 //三角面 1
3	  78   68   67	pasted__pasted__blinn1	0.495640635490 0.114031434059 0.736957550049 0.605616688728 0.749850034714 0.605569958687 //三角面 2
3	  78   69   68	pasted__pasted__blinn1	0.495640635490 0.114031434059 0.700808763504 0.605747699738 0.736957550049 0.605616688728 //三角面 3
...
[ObjectEnd]

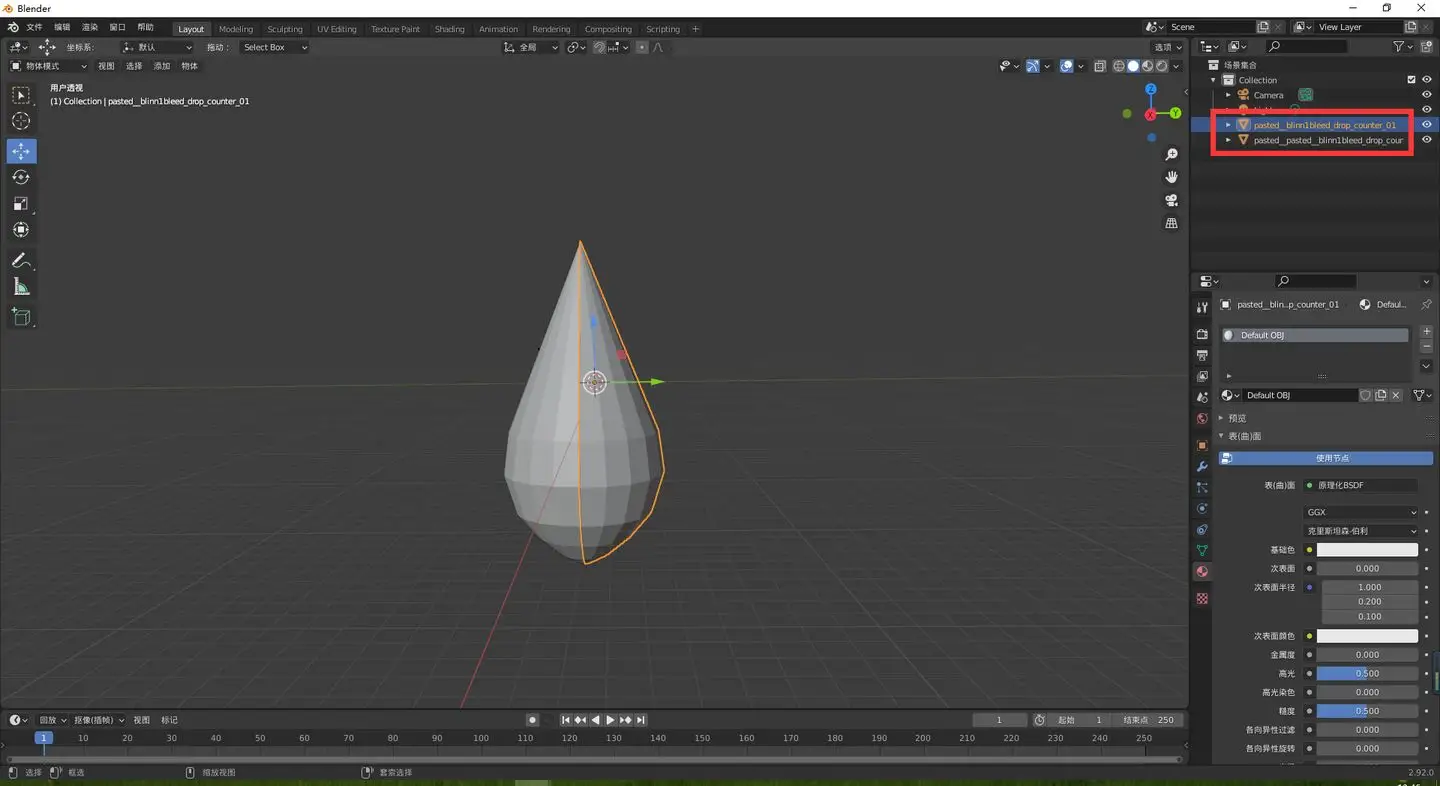

就会导出两个obj文件，我将他们两个依次导入Blender，如下图所示

这显然不太行，我们要的是一个完整的血滴，当然了，保不齐我们也会有将特效的SubMeshes分开导出obj的需求，所以我准备保留导出多obj的基础上增加SubMesh的合并功能

要修改的话其实也比较简单，修改其源码即可

先来分析下其解析过程，因为涉及多个SubMesh的分离，所以会将顶点索引规范到[0,N]之间

//Normalize indices
for (int i = 0; i < indices.Count; i++)
{
    indices[i] -= minVertex;
}

为了最小化对源码的入侵，选择将这个minVertex（最小的顶点索引值）存到StaticObjectSubmesh类中，然后在进行SubMeshes合并的时候还原一下即可

//////////////////////////////////////////////StaticObject.cs CreateSubmeshes Method////////////////////////////////
//Normalize indices
for (int i = 0; i < indices.Count; i++)
{
    indices[i] -= minVertex;
}
submeshes.Add(new StaticObjectSubmesh(mappedSubmesh.Key, submeshVertices, indices, minVertex));

///////////////////////////////////////////////StaticObjectSubmesh.cs//////////////////////////////////////////
public uint MinVertexIndex { get; private set; }
public StaticObjectSubmesh(string name, List<StaticObjectVertex> vertices, List<uint> indices, uint minVertexIndex = 0)
{
    this.Name = name;
    this.Vertices = vertices;
    this.Indices = indices;
    this.MinVertexIndex = minVertexIndex;
}

导出的完整代码如下

using System;
using System.Collections.Generic;
using LeagueToolkit.IO.StaticObjectFile;
using System.IO;
using System.Numerics;
using LeagueToolkit.IO.OBJ;
using LeagueAnimation = LeagueToolkit.IO.AnimationFile.Animation;

namespace LeagueToolkit.Sandbox
{
    /// <summary>
    /// 导出sco，scb为obj的程序，默认导出目录为 ${staticObjectsPath}/ObjOutPut
    /// </summary>
    class Program
    {
        //sco，scb所在目录
        private static string s_StaticObjectsPath =
            "E:/LOLExportAll/Darius/assets/characters/darius/skins/base/particles";

        //obj导出目录
        private static string s_ObjOutPath = $"{s_StaticObjectsPath}/ObjOutPut";

        static void Main(string[] args)
        {
            ExportStatic2Obj();
        }

        /// <summary>
        /// 导出sco，scb为obj文件
        /// </summary>
        /// <param name="exportSubMesh">是否要单独导出子mesh，默认为false，即会将一个sco的多个子mesh融合在一起导出一个obj，如果为true，多个submesh将会导出多个obj</param>
        static void ExportStatic2Obj(bool exportSubMesh = false)
        {
            if (!Directory.Exists(s_StaticObjectsPath))
            {
                throw new Exception($"{s_StaticObjectsPath}不存在，请检查路径！");
            }

            Directory.CreateDirectory(s_ObjOutPath);

            var staticFilesPaths = Directory.GetFiles(s_StaticObjectsPath);

            foreach (var staticFilePath in staticFilesPaths)
            {
                StaticObject sco = null;
                if (staticFilePath.EndsWith(".sco"))
                {
                    sco = StaticObject.ReadSCO(staticFilePath);
                }
                else if (staticFilePath.EndsWith(".scb"))
                {
                    sco = StaticObject.ReadSCB(staticFilePath);
                }
                else
                {
                    continue;
                }

                var name = Path.GetFileNameWithoutExtension(staticFilePath);
                if (exportSubMesh)
                {
                    var resultObjs = sco.ToObj();
                    foreach (var obj in resultObjs)
                    {
                        obj.Obj.Write($"{s_ObjOutPath}/{obj.MaterialName}{name}.obj");
                        Console.WriteLine($"导出{s_ObjOutPath}/{obj.MaterialName}{name}.obj 完成");
                    }
                }
                else
                {
                    (string MaterialName, OBJFile Obj) finalObjTuple = sco.ToObjWithCombineSubMesh();
                    finalObjTuple.Obj.Write($"{s_ObjOutPath}/{finalObjTuple.MaterialName}{name}.obj");
                    Console.WriteLine($"导出{s_ObjOutPath}/{finalObjTuple.MaterialName}{name}.obj 完成");
                }
            }
        }
    }

    public static class ObjFileExtension
    {
        /// <summary>
        /// 自定义的obj导出拓展, 将Obj的子Mesh拼合在一起
        /// </summary>
        /// <param name="self"></param>
        /// <returns></returns>
        public static (string MaterialName, OBJFile Obj) ToObjWithCombineSubMesh(this StaticObject self)
        {
            if (self.Submeshes.Count > 1)
            {
                List<Vector3> finalVertexs = new List<Vector3>(16);
                List<Vector2> finalUVs = new List<Vector2>(16);
                List<uint> finalIndexs = new List<uint>(16);

                for (int i = 0; i < self.Submeshes.Count; i++)
                {
                    foreach (var staticObjectVertexs in self.Submeshes[i].Vertices)
                    {
                        finalVertexs.Add(staticObjectVertexs.Position);
                        finalUVs.Add(staticObjectVertexs.UV);
                    }

                    foreach (var index in self.Submeshes[i].Indices)
                    {
                        finalIndexs.Add(index + self.Submeshes[i].MinVertexIndex);
                    }
                }

                return (self.Submeshes[0].Name, new OBJFile(finalVertexs, finalIndexs, finalUVs));
            }
            else
            {
                return self.ToObj()[0];
            }
        }
    }
}

特效分析

主要有三块

类似边缘光的淡红色特效
烟状物
圆球轨迹环绕的飞絮（分许中心高亮）

类似边缘光的效果

使用两个Shader，或者两个Pass都可以，思路就是常规的边缘光思路，再加上根据Time的偏移和渐隐即可

Shader "NKGMoba/Darius_R_RimLightOffset"
{
    Properties
    {
        _MainTex("MainTex",2D)="white"{}
        _OffsetDir("OffsetDir", Vector) = (0,0,0,0)
        _OffsetIntensity("OffsetIntensity", Float) = 1
        _TimeScale("TimeScale", Float) = 1
    }

    SubShader
    {
        Tags {"RenderPipeline" = "UniversalPipeline" "Queue" = "Transparent" "RenderType" = "Transparent"}

        Cull Off

        Pass
        {
            Tags {"LightMode" = "UniversalForward"}
            //关闭深度写入
            ZWrite Off
            //将该片元着色器产生的颜色混合因子设置为SrcAlpha
            //将已经存在与颜色缓冲中的颜色混合因子设置为OneMinusSrcAlpha
            Blend SrcAlpha OneMinusSrcAlpha
            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            CBUFFER_START(UnityPerMaterial)

            float4 _MainTex_TexelSize;
            float3 _OffsetDir;
            float _OffsetIntensity;
            float _TimeScale;

            CBUFFER_END

            TEXTURE2D(_MainTex);
            SAMPLER(sampler_MainTex);

            struct Attributes
            {
                float4 positionOS : POSITION;
                float2 uv : TEXCOORD0;
                float3 normal : NORMAL;
            };

            struct Varyings
            {
                float4 vertex : SV_POSITION;
                float2 uv : TEXCOORD0;
                float3 worldNormal: TEXCOORD1;
                float3 worldViewDir: TEXCOORD2;
            };

            Varyings vert(Attributes input)
            {
                Varyings output;

                input.positionOS.xyz += _OffsetDir * _OffsetIntensity * (_Time.y % _TimeScale);
                VertexPositionInputs vertexPositionInput = GetVertexPositionInputs(input.positionOS);

                output.vertex = vertexPositionInput.positionCS;
                output.uv = input.uv;
                //使用顶点变换矩阵的逆转置矩阵对法线进行相同的变换，
                //因此我们要先得到模型空间到世界空间的变换矩阵的逆矩阵unity_WorldToObject
                //然后通过调换他在mul函数中的位置，得到和转置矩阵相同的矩阵乘法。
                //由于法线是一个三维矢量，我们只需要截取unity_WorldToObject前三行的前3列即可
                output.worldNormal = mul(input.normal, (float3x3)unity_WorldToObject);
                output.worldViewDir = _WorldSpaceCameraPos.xyz - vertexPositionInput.positionWS;

                return output;
            }

            half4 frag(Varyings input) : SV_Target
            {
                //将法线归一化
				float3 worldNormal = normalize(input.worldNormal);
				//把视线方向归一化
				float3 worldViewDir = normalize(input.worldViewDir);
				//计算视线方向与法线方向的夹角，夹角越大，dot值越接近0，说明视线方向越偏离该点，也就是平视，该点越接近边缘
				float rim = max(0, dot(worldViewDir, worldNormal));
				//计算rimLight
				half4 rimColor = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, float2(clamp(rim, 0.1f, 0.3f), 0.5f));
                rimColor.a -= (_Time.y % _TimeScale);
				return rimColor;
            }
            ENDHLSL
        }
    }
}

烟状物&&絮状物

期间遇到了一个问题：URP管线中因为Shader的keyword定义问题，没有办法完全适配Particles System，例如这个特效的颜色在生命周期中的变化（Color in Lifetime） URP and particles color over lifetime not working

Had to switch to either Universal Render Pipeline/2D/Sprite-Lit-Default or Universal Render Pipeline/Particles/Unlit to get the module to work.

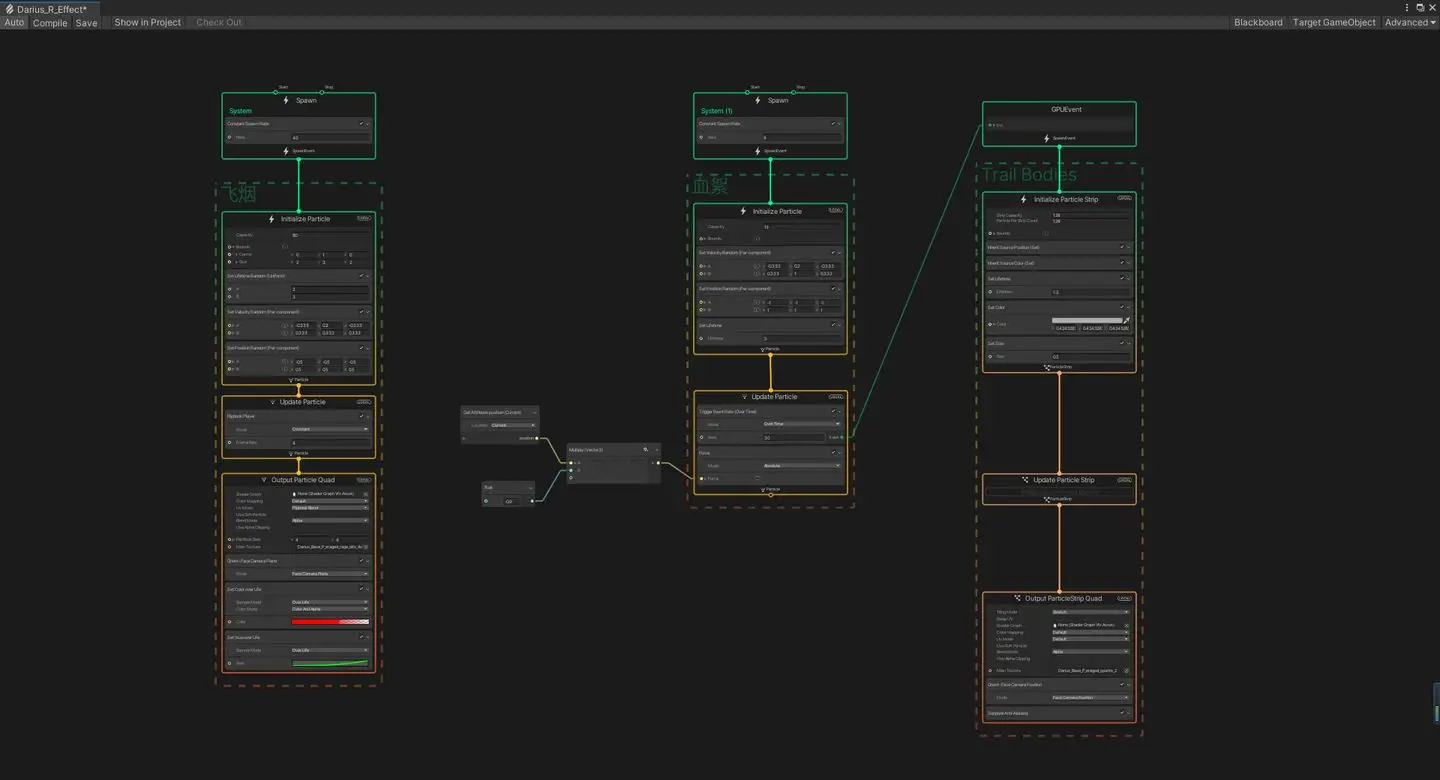

想了想，改是好改，但是这个Particles System未来可能会停止维护，现在主要是Visual Effect Graph使用了Compute Shader做GPU加速运算，但是仍旧有一部分的机型不支持Compute Shader，或者说支持的不是很好，但是不妨碍我们先进行学习，不得不说使用体验极佳，仅用了下图这么点内容就完成了两个特效的制作
