基于Unity TextMeshPro的图文混排和超链接功能

前言

其实本文倒没有什么技术含量，纯纯的记录一下这个有趣的过程

环境：Unity 2020.3

正文

今天接到了要实现图文混排和超链接需求，第一反应是基于UGUI去做，然后我就去找各种开源库实现，一开始自然是去Github找了各种开源库实现，比如排行第一的：https://github.com/coding2233/TextInlineSprite

但遗憾的是自从Unity2019更改了UIText顶点构建策略之后，几乎所有网上现有的实现都失效了（反正我是基本上尝试了每一个看起来靠谱的仓库）

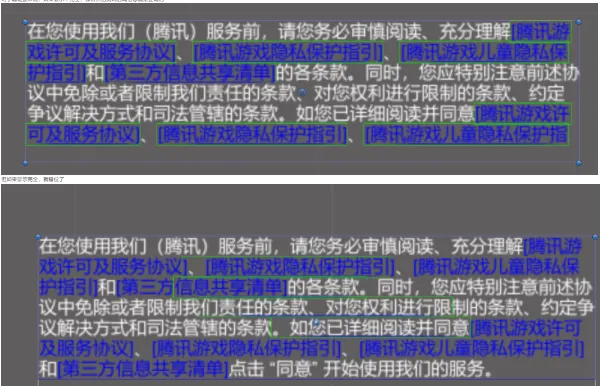

比如这个仓库的超链接功能

其中绿色矩形为超链接点击区域的可视化Debug，可以发现，当UIText无法显示完全所有文本时，碰撞检测是正常的，但当UIText可以完全显示所有文本时碰撞检测又是错乱的

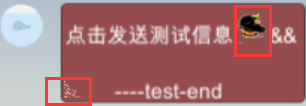

当然不仅如此，其图文混排也是有问题的

第一个表情显示正常，第二个表情就直接乱码了，归根到底还是因为这个仓库的实现已经不适配新版本Unity的顶点构建策略了

怎么办呢？我都想硬着头皮读作者的源码然后一点点修复了，想想都觉得头疼，涉及到DSL（自定义的富文本语言）解析，顶点重计算，Sprite占位符计算，文本换行支持。。。

好在一位群友提醒我TextMeshPro做这些功能十分方便，让我先去了解了解再做决定也不迟，事实正如他所说，简直不要太方便

基于TMP的图文混排和超链接实现

首先先了解下什么时TextMeshPro：https://www.raywenderlich.com/22175776-introduction-to-textmesh-pro-in-unity#toc-anchor-001 （推荐大家收藏这个网站，上面的教程含金量很高，并且十分适合初学者！）

制作自定义TMP字体

跟着上面的教程就能制作出自己的TMP字体了，关于支持中文的TMP操作方法可参见：https://zhuanlan.zhihu.com/p/375889482 （需要注意的是，在创建自定义TMP字体时，需要将原字体改成英文名，否则会有类似：Font Asset Creator - Error Code [Invalid_File_Path] has occurred trying to load the [DPCOMIC] font file. This typically results from the use of an incompatible or corrupted font file.的报错）

当然了很多字体库支持的字符数量可能不全，所以需要制作自定义的TMP字体，制作方法同样参照上面的两个链接，字符的来源Github上也有：

超链接

非常的简单，只需要输入形如：

1	<link="http://www.lfzxb.top">个人网站</link>

的内容就已经相当于输入了一个超链接了，但是我们发现点击这个超链接并没有任何反应，这是因为我们还没有针对它进行事件监听操作，直接新建如下Mono脚本挂载到TMP_Text归属的GameObject上即可

using TMPro;
using UnityEngine;
using UnityEngine.EventSystems;

[RequireComponent(typeof(TMP_Text))]
public class LinkOpener : MonoBehaviour, IPointerClickHandler
{
    public void OnPointerClick(PointerEventData eventData)
    {
        TMP_Text pTextMeshPro = GetComponent<TMP_Text>();
        int linkIndex =
            TMP_TextUtilities.FindIntersectingLink(pTextMeshPro, eventData.position,
                null); // If you are not in a Canvas using Screen Overlay, put your camera instead of null
        if (linkIndex != -1)
        {
            // was a link clicked?
            TMP_LinkInfo linkInfo = pTextMeshPro.textInfo.linkInfo[linkIndex];
            Application.OpenURL(linkInfo.GetLinkID());
        }
    }
}

图文混排

我去摆度了一下，都说TMP图集的制作需要用到TexturePacker来辅助，就像这个：https://blog.csdn.net/qq_37057633/article/details/81120583

嗯，有理有据，我甚至都准备学习静兄的自动化工具了：https://www.jingfengji.tech/2019/08/09/unity-bian-ji-qi-tuo-zhan-zhi-er-shi-qi-textmeshpro-de-tmp-spriteasset-tu-wen-hun-pai-tu-ji-kuai-jie-geng-xin-gong-ju/

但“懒狗”之心促使我再去谷歌了一下，果然有更加简单的方法：https://forum.unity.com/threads/new-textmesh-pro-sprite-asset-importer-data-source.571123/ 即直接通过Assets->Create->TextMeshPRO->Sprite Asset创建即可

TMP性能优化

字体纹理压缩

由于TMP导出的字体图集格式是未压缩的，所以对于4096 * 4096的纯Alpha通道来说就是16MB的内存占用，所以考虑做一个工具，对图集进行压缩

public class TMPPostProcessorWindow : OdinEditorWindow
{
    public class TMPPostProcessorSetting
    {
        [LabelText("TMPAsset图集资产")] public TMP_FontAsset TMPFontAsset;
        [LabelText("最大分辨率")] public int MaxSize = 4096;
        [LabelText("压缩格式")] public TextureImporterFormat TextureImporterFormat = TextureImporterFormat.ASTC_6x6;
        [LabelText("压缩质量")] public TextureCompressionQuality TextureCompressionQuality = TextureCompressionQuality.Best;
    }

    [LabelText("要后处理的TMP字体文件")] public List<TMPPostProcessorSetting> TMPPostProcessorSettings = new List<TMPPostProcessorSetting>();
    [ToolStorehouse("TMP字体图集优化工具", ToolStorehouseAttribute.Category.UI, false)]
    private static void ShowTMPPostProcessorWindow()
    {
        var tmpWindow = GetWindow<TMPPostProcessorWindow>();
        tmpWindow.Show();
    }

    [Button("一键优化", ButtonSizes.Medium)]
    public void Execute()
    {
        foreach (var tmpFontAsset in TMPPostProcessorSettings)
        {
            string fontPath = AssetDatabase.GetAssetPath(tmpFontAsset.TMPFontAsset);
            string texturePath = fontPath.Replace(".asset", ".png");
            TMP_FontAsset targeFontAsset = tmpFontAsset.TMPFontAsset;
            Texture2D texture2D = new Texture2D(targeFontAsset.atlasTexture.width,
                targeFontAsset.atlasTexture.height,
                TextureFormat.Alpha8, false);
            Graphics.CopyTexture(targeFontAsset.atlasTexture, texture2D);

            byte[] dataBytes = texture2D.EncodeToPNG();
            FileStream fs = File.Open(texturePath, FileMode.OpenOrCreate);
            fs.Write(dataBytes, 0, dataBytes.Length);
            fs.Flush();
            fs.Close();
            AssetDatabase.Refresh();

            texture2D = AssetDatabase.LoadAssetAtPath<Texture2D>(texturePath);
            TextureImporter textureImporter = AssetImporter.GetAtPath(texturePath) as TextureImporter;
            textureImporter.textureType = TextureImporterType.Default;

            TextureImporterPlatformSettings androidSetting = textureImporter.GetPlatformTextureSettings("Android");
            androidSetting.overridden = true;
            androidSetting.format = tmpFontAsset.TextureImporterFormat;
            androidSetting.maxTextureSize = tmpFontAsset.MaxSize;
            androidSetting.compressionQuality = (int) tmpFontAsset.TextureCompressionQuality;

            TextureImporterPlatformSettings iosSetting = textureImporter.GetPlatformTextureSettings("iPhone");
            iosSetting.overridden = true;
            iosSetting.format =tmpFontAsset.TextureImporterFormat;
            iosSetting.maxTextureSize = tmpFontAsset.MaxSize;
            iosSetting.compressionQuality = (int) tmpFontAsset.TextureCompressionQuality;

            textureImporter.SetPlatformTextureSettings(androidSetting);
            textureImporter.SetPlatformTextureSettings(iosSetting);

            textureImporter.mipmapEnabled = false;
            textureImporter.textureType = TextureImporterType.Default;
            textureImporter.SaveAndReimport();
            AssetDatabase.RemoveObjectFromAsset(targeFontAsset.atlasTexture);
            targeFontAsset.atlasTextures[0] = texture2D;
            targeFontAsset.material.mainTexture = texture2D;
        }
        AssetDatabase.SaveAssets();
        AssetDatabase.Refresh();
    }
}

目前实践下来ASTC_6X6压缩格式为兼顾效果和内存较好的一个压缩格式，将原本16MB的贴图压缩到7MB

字体纹理合并

如果有一堆生僻字被多个TMP字体所使用，就会生成多个字体纹理

如果可以将这些字体纹理合并成一个图集，然后每个TMP字体修改对unicode索引的UV与范围，就能达到常规UI图片图集的优化效果（合批，减少DrawCall）

核心思路与步骤如下：

使用工具合并多个TMP字体的纹理
剔除每个TMP字体的Material，新建一个公用的Material并引用新合并的那个纹理作为_MainTex，这些TMP字体都引用这个公用的Material
剔除每个TMP字体的AtlasTexture，都引用新合并的那个纹理
修改TMP Asset的atlasWidth和atlasHeight，数值为合并纹理的分辨率，修改此处的原因是这两个参数会被当成UV范围的缩放，所以需要同步更新
修改TMP Asset的glyphTable中的每个元素的glyphRect的x和y属性，数值为其原本纹理在新的合并纹理中的位置（偏移），这个偏移值可以通过开启Sprite的Multiple模式，获取其中的子Sprite的textureRect属性来获取

这些步骤完成后，即可达到一次DrawCall渲染多个TMP字体的目的，需要注意的是，当这些经过图集合并TMP字体被用于其他TMP的FallBack字体时，将无法进行合批，这是因为不同的主字体所使用的材质球不一样，所以无法合批，而Fallback字体又位于主字体渲染后，所以Fallback字体就算是经过合并工具处理过，也无法进行合批

总结

可以看到，通篇没有什么技术含量，但是我希望大家能看到更深层次的东西——技术调研与选型

如果我一开始直接就认死UGUI，后果可想而知，没有一星期基本上是做不完这些需求的，如果我选择了TMP然后按照百度上普遍的做法去处理，那估计配环境，自动化集成也要花个一两天才行

但是后面通过多方搜集资料发现整个工作流都可以被简化，变相节约了相当多的时间，比如技术调研A花了半小时，技术调研B花了3小时，看上去是A更加高效，但是由于A信息搜集的不够完全，其做法完全可能是落后的，耗时的，而B调研的比较到位，选择了更加先进简单的方案，那么A就要为这眼前领先的两个半小时付出十倍，数十倍的代价。

所以技术调研做全面真的很重要，他节约的是未来的时间。
