差不多该动手实现ProjectS中地形的RVT了，所以整理一波学习资料，依旧是以FarCry为主体

注意本文中同样的词汇在不同上下文中有不同的意思，以RVT为例，在Procedural Virtual Textures部分，RVT代表Procedural Virtual Textures，但在Adaptive Virtual Textures部分，RVT则代表Adaptive Virtual Textures，基于历史发展，简单排列下术语

VT：Virtual Texture，包含SVT（Mega-Texture），RVT（Procedural Virtual Textures，经典RVT），AVT（Adaptive Virtual Textures，Far Cry4提出的改良版RVT）
Page：VT的其中一部分，其实叫Tile会更加合理一些，可以理解为VT是由一个个Page组成的，也是我们渲染到RT上的最小单位
Indirection Texture：VT和真实RT映射表，也叫Page Table
Physical Texture Cache：最终用于渲染的的RenderTexture

大纲

概述虚拟纹理技术
Far Cry4的地形
Adaptive Virtual Textures - AVT（一般我们常说的RVT就是这个Adaptive Virtual Textures）
VT渲染挑战
结果，性能，总结

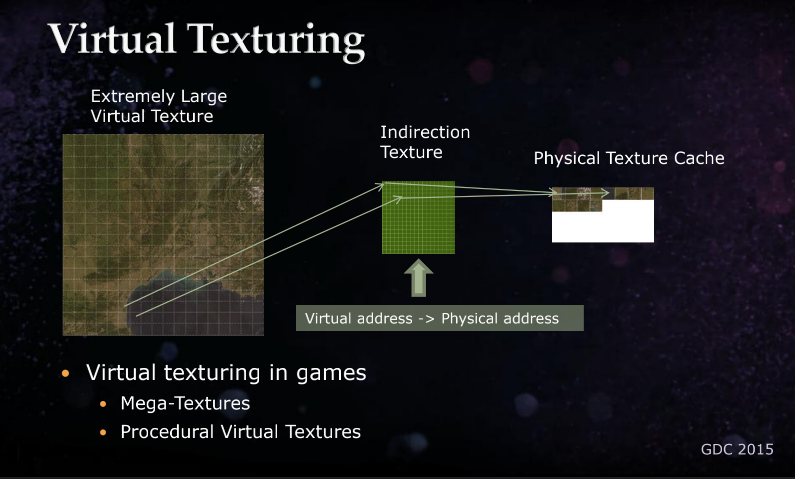

Virtual Texturing

对于一个大世界项目来说，地形纹理将会非常巨大，并不适合一次性全部载入内存中，所以我们将其分tile，比如256x256，或128x128一个Tile（也可以叫Page，不过我觉得Tile更加贴切一些），我们用一个较小的真实的纹理内存来缓存这些tile。

我们还会使用一个Indirection Texture来记录整个游戏地形纹理Tile到真实纹理Tile的索引信息和UV信息

VT在游戏中一般有两种应用方式，Mega-Texture和程序化虚拟纹理

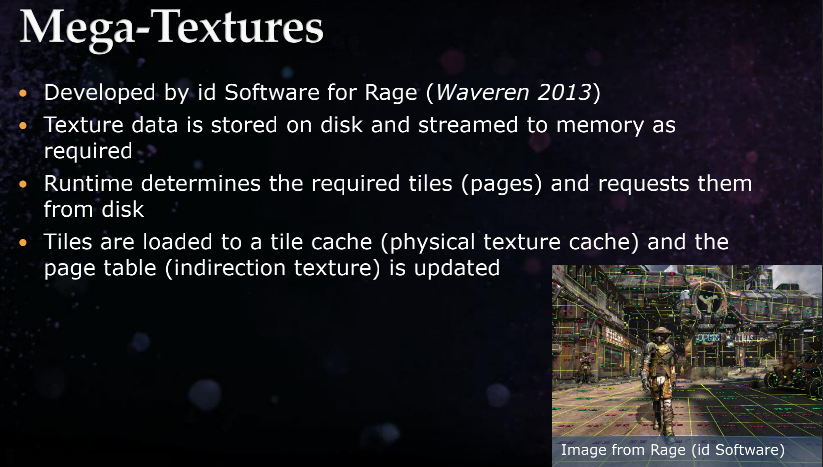

Mega-Texture

也叫SVT（Stream Virtual Texture）

游戏中整个地形的纹理都被烘焙成一个巨大的VT（即分Tile），运行时根据相机位置流式加载，指定Tile被加载到Tile Cache，然后Page Table更新信息（感觉这个顺序有问题？应该是先更新Page Table的信息，再加载相应Tile，否则很难保证状态的干净）

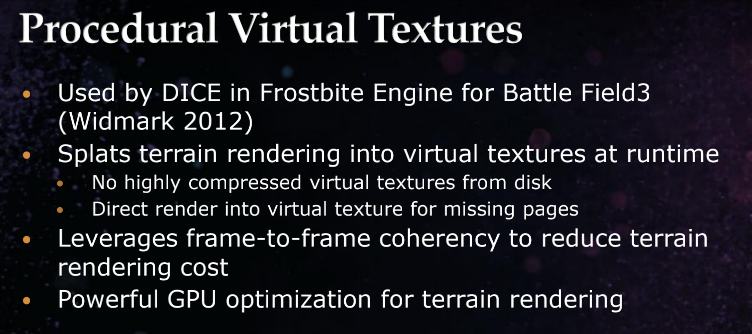

Procedural Virtual Textures

之所以叫程序化VT是因为他不进行离线烘焙VT，而是通过运行时渲染到RenderTexture上，即RVT（Runtime Virtual Texture）

不再需要从硬盘读取VT，对于需要的Tile，实时渲染

利用每帧画面的连续性来减少渲染开销，因为连续意味着可以复用已经渲染到Cached Texture上的结果，减少渲染开销，这一点在地形渲染上尤为有效

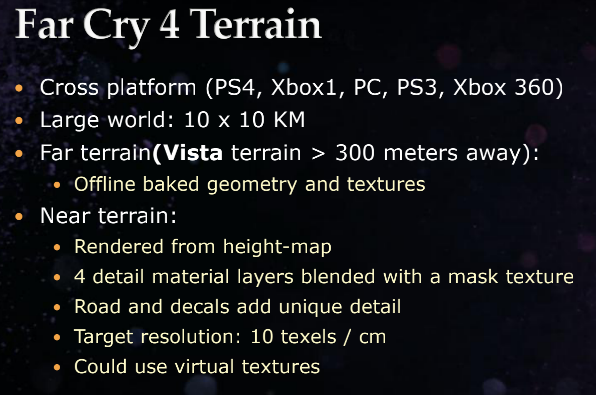

Far Cry 4的地形

远景使用预烘焙的几何和纹理，近景则复杂一些：

首先从height-map进行地形mesh渲染
基于一个Mask texture进行4层Material的混合
有道路和贴花，大量贴花对性能影响很大，可以通过将贴花直接烘焙到VT上来减少开销
目标分辨率：10纹素/厘米
基于RVT

Procedural Virtual textures in Far Cry4

下面是Far Cry 4中的早期RVT示例：

整个游戏世界的VT大小为512K x 512K，Indirection Texture为2K x 2K，最终的真实RT为9K x 9K，对于VT和Indirection Texture来说，做了11级Mip来优化性能，平衡表现

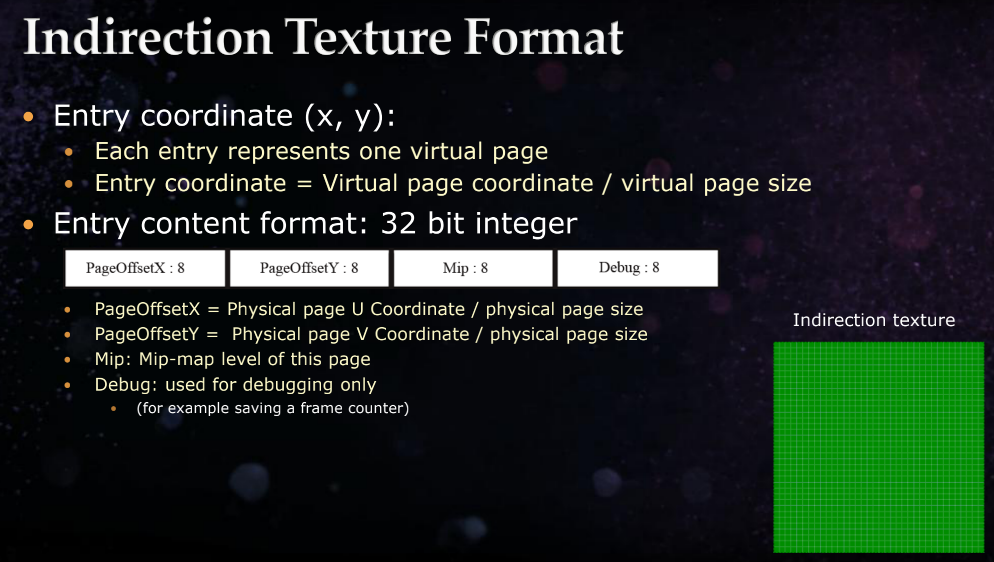

Indirection Texture的作用是记录VT真正的Tile索引和对应的UV信息，每个整数坐标代表一个VT的Tile，公式为

坐标 = Page 坐标（VT的Tile坐标） / Page 大小（单个Tile的大小），对结果向下取整，例如，假设Tile大小为512，那么对于世界空间5120处的某个Tile，公式就是5120 / 512 = 10

每个纹素内容为32 bit整数

8位PageOffsetX
8位PageOffsetY
8位Mip等级
8位Debug

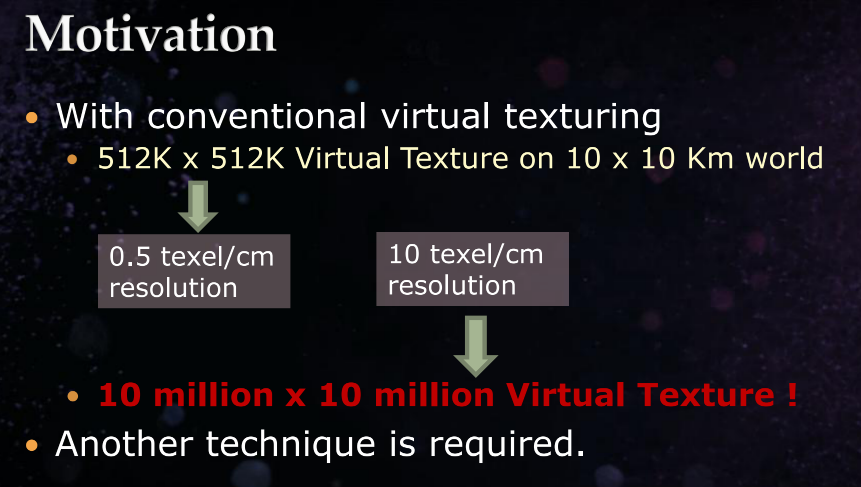

那么这种实现方式有什么问题？以目前的规格来看，10km x 10km的世界用了512k x 512k的Virtual Texture，纹素密度是0.5texel/cm，如果我们想要10texel/cm的纹素密度，就需要512k x 20 = 10 million x 10 million的VT，虽然只是个结构体，但亿级别数据也很大了，再加上他会顺带把Indirection Texture给撑大（在这里会达到40k x 40k的分辨率），这是完全无法接受的

实际上我们也只需要对近处的场景要求高纹素密度，远处场景可以降低要求，AVT就应运而生了

Adaptive Virtual Textures

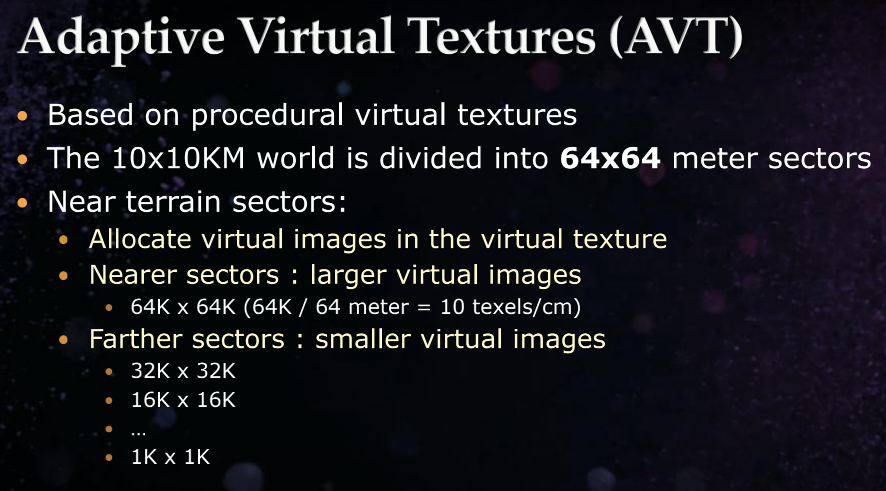

AVT基于Procedural Virtual Textures，10km x 10km的世界被切分为64m x 64m的一个个sectors

每个需要渲染的Sector会在VT上分配一块区域

对于近处的Sector，其渲染图片分辨率更大，最近的地方可以满分辨率渲染，例如64k x 64k（64k / 64m = 10 texels/cm）

对于远处的Sector，渲染的图片分辨率更小，视距离而定，例如32k，16k。。。1k

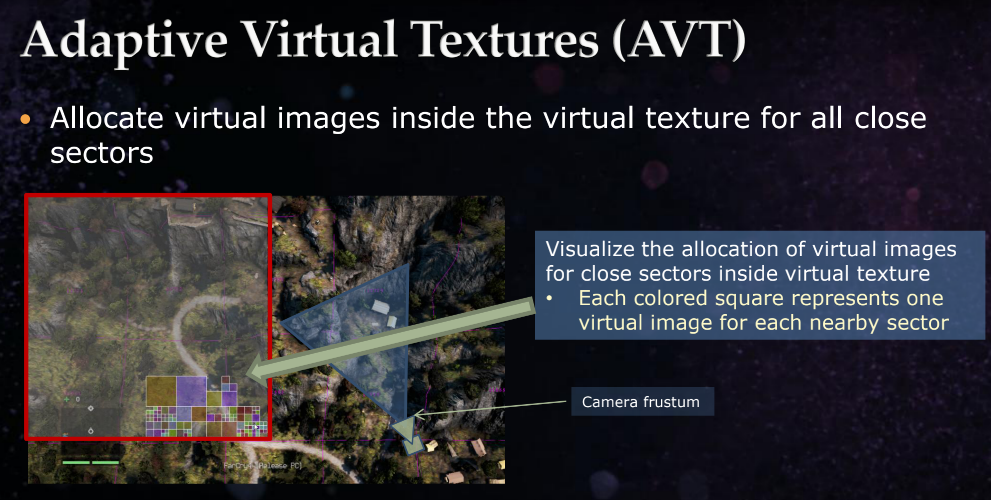

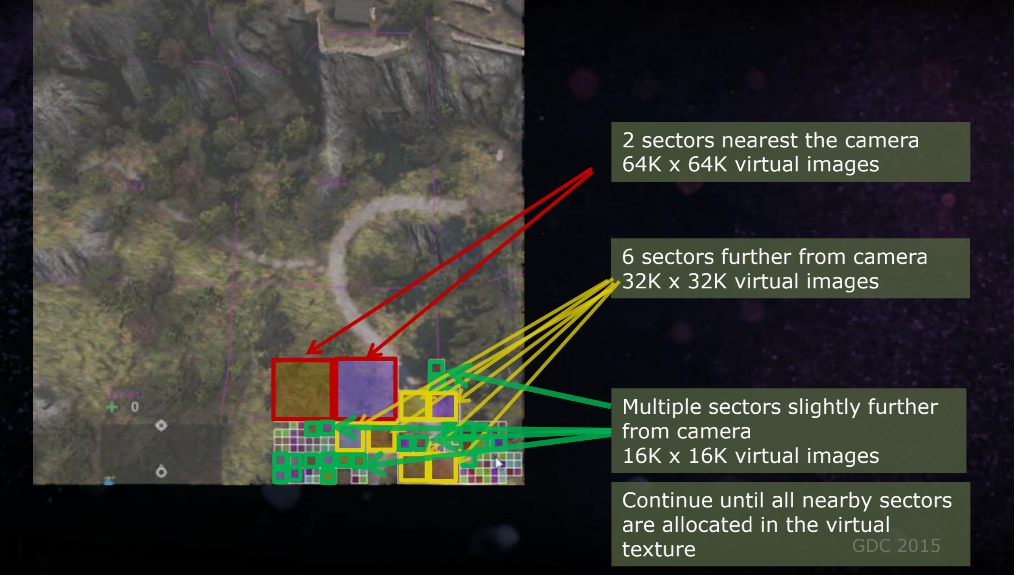

相机视锥中的所有Sector都被分配到VT上，可以看到这些Sector在VT上大小不一，因为近处的Sector分辨率高，远处的低

理所应当的，当玩家移动的时候，一些Sector大小会变动

同样的，一些Sector也会变小

那么当Sector发生变化时，我们需要立即重新渲染吗？答案是不需要，对于大部分Sector来说，已经渲染好了，可以利用Mipmap机制异步渲染，延迟等待

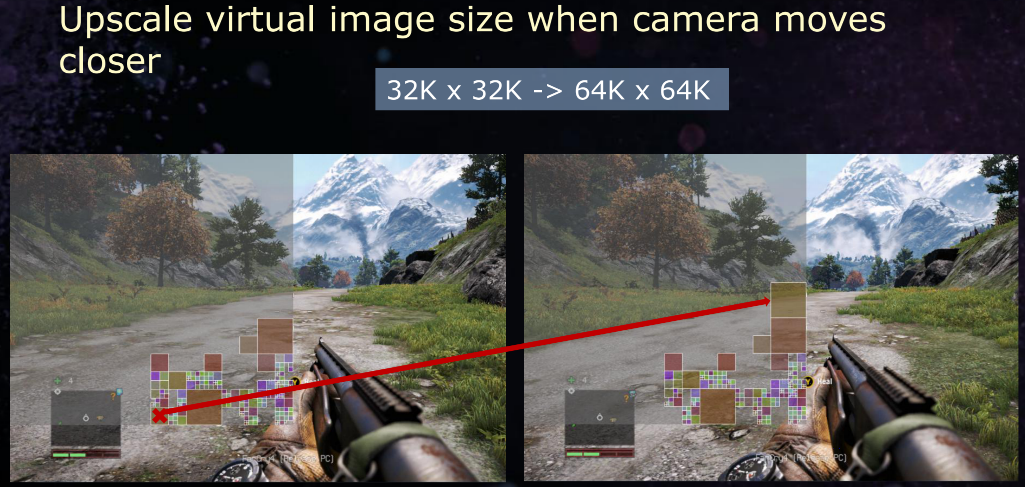

UpScale a virtual image

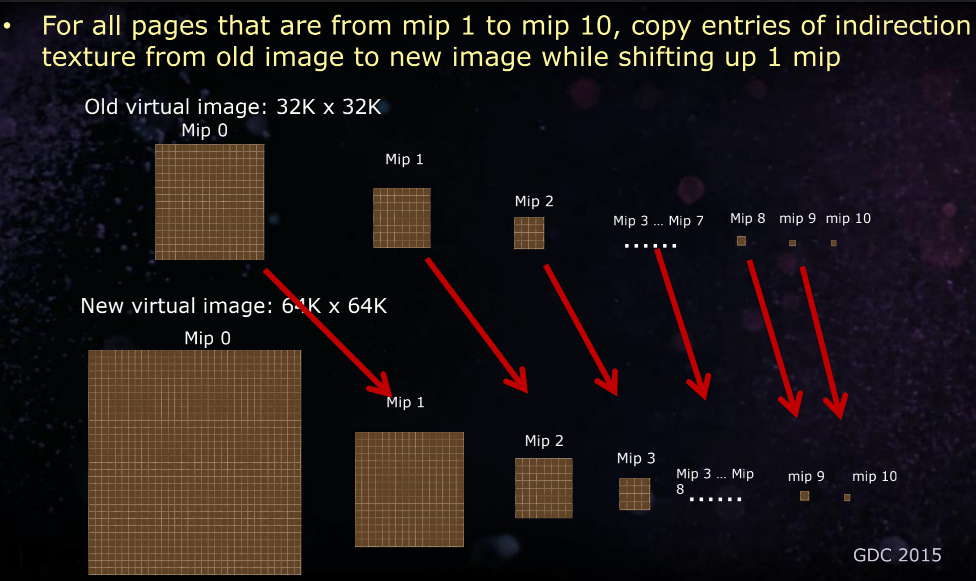

例如32k -> 64k，可以复用mip0到mip1，mip1到mip2。。。以此类推，这样我们只需要渲染一次mip0的VT Page即可，当渲染未完成时，将会使用mip1的VT

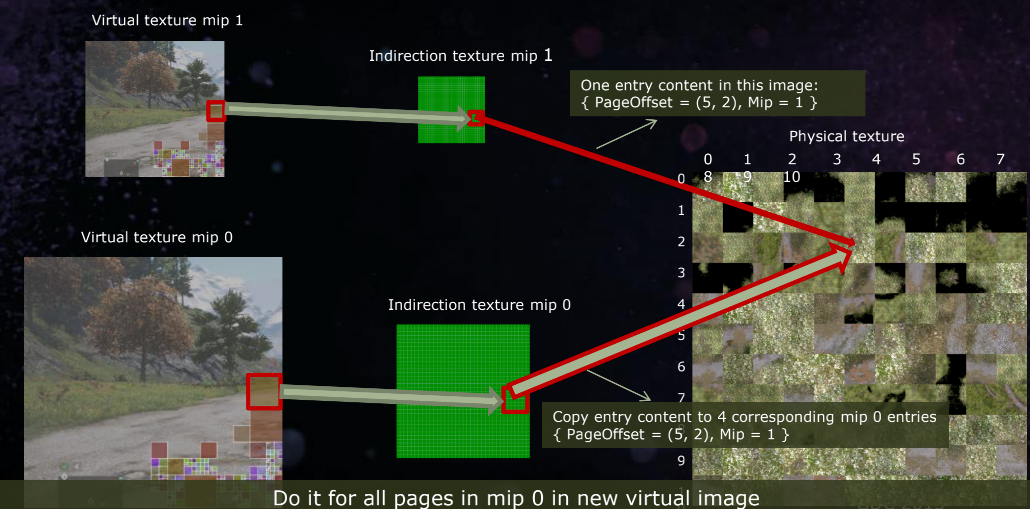

从图中可以看到一条关键信息，VT，Indirection Texture中的Sector大小都是不固定的，16，32，64等大小可以同时出现在同一张VT和Indirection Texture中，但Physical Texture中的Page大小依旧是固定的（例如都是256x256分辨率），即VT单个Page对应单个Indrection Texture Page对应多个Physical Texture Page，当Mip发生变化时，将会最大程度的复用已渲染完毕的结果，再单独延迟异步渲染所需要的结果到Physcial Texture，这也正是AVT的核心理念

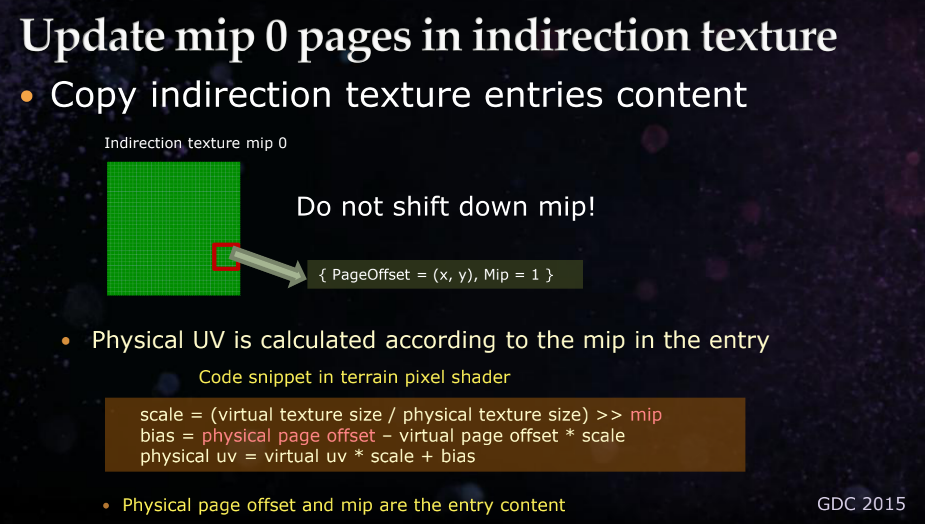

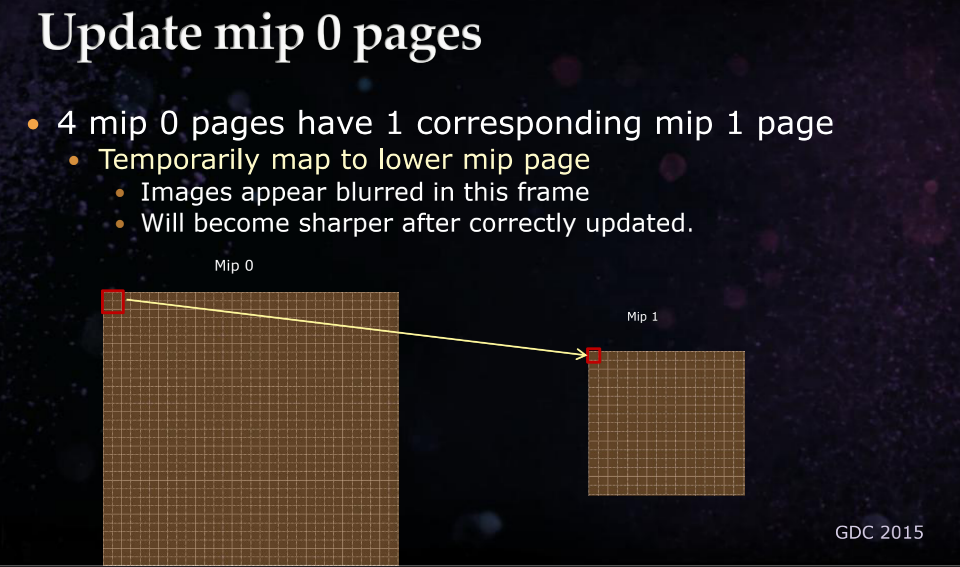

Update mip0 Pages

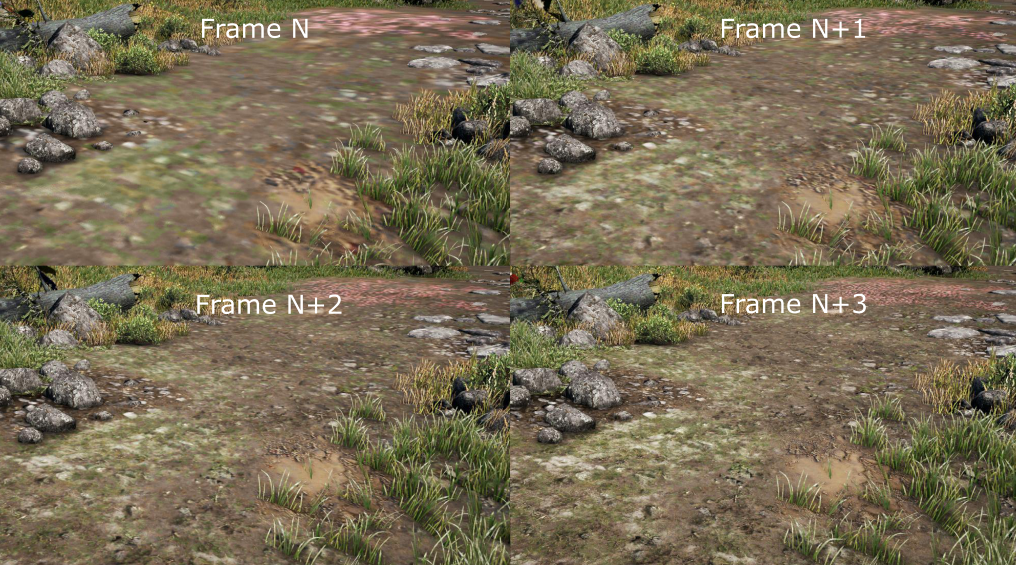

对于需要重新渲染的mip0，由于其渲染需要时间，且我们并不希望其阻塞主线程，所以在其未就绪时，将会使用mip1的数据直接UpSample到mip0，模糊归模糊，可以先凑活着用

需要注意的是，对于mip0-mip1来说，我们可以升采样，但是不可以降采样，因为降采样意味着Sector在Physcial Texture覆盖区域变少1/4，如果强行降采样则需要保留这些已经用不上的Page，浪费内存，推荐方式是直接移除mip0，然后渲染mip1

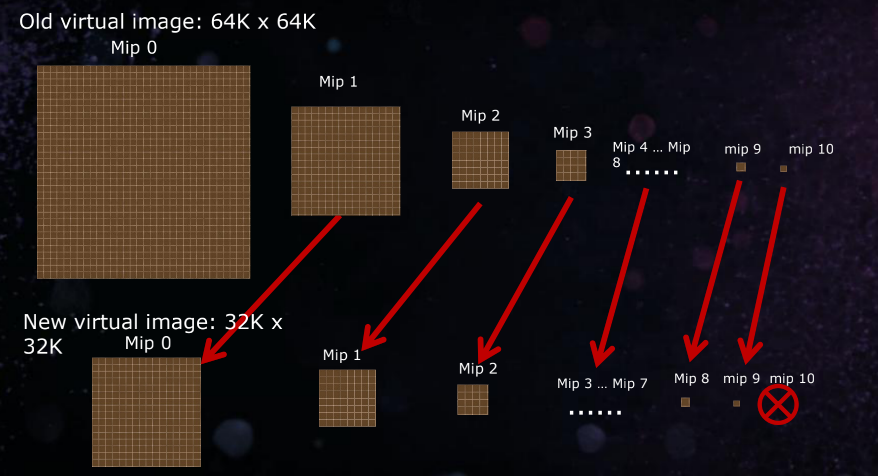

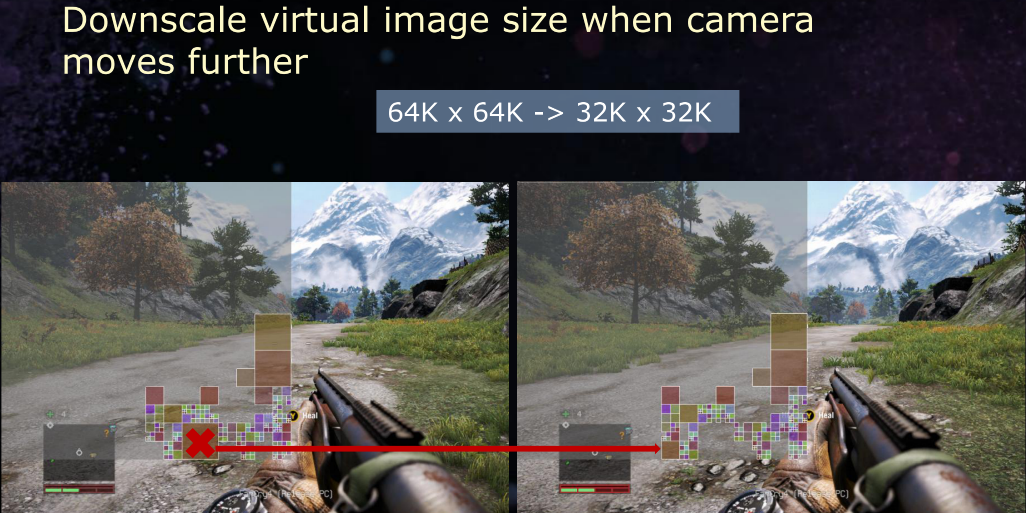

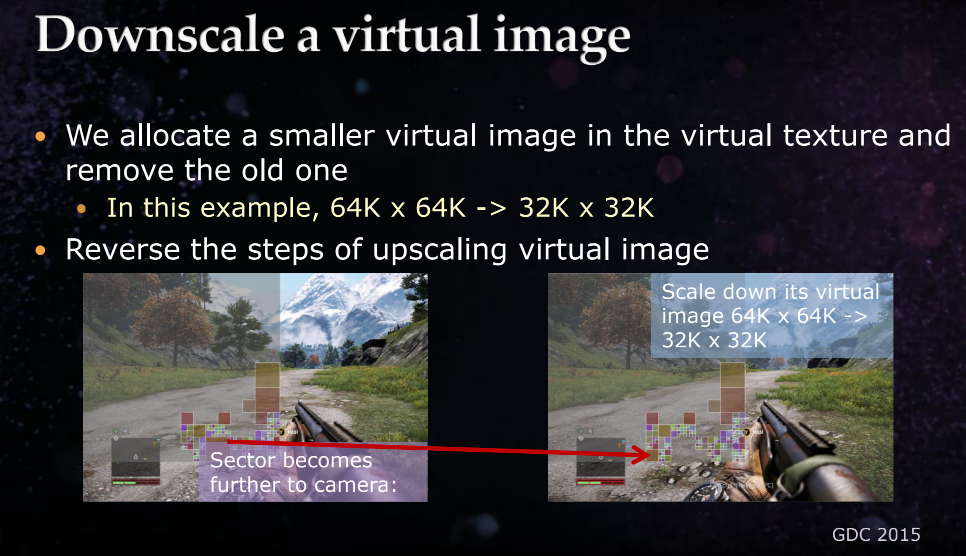

Downscale a virtual image

对于mip0-mip1来说需要做的事情就是移除旧的mip，直接重渲染新的，对于mip1-mip10，则依次复用

VT处理总结

相信大家看到这里可能会有这样一个疑问，64kx64k的纹理要怎么渲染到Physcial Texture上，毕竟一个Physcial Texture Page才256x256的分辨率

值的注意的是，下面这张图表示了，同一个Indirection Texture Page里有多个Entry Content，每个Entry Content记录的mip值并不一定是一样的，可以再根据镜头的远近来渲染不同mip的Physical Texture Page，64mx64m到地面以64k x 64k分辨率为例，8m为mip0，1分界线的话，只需要多个page组合成一个8kx8k + 多个低分辨率page即可达成目标

而且Far Cry 5的地形渲染也提到，可以有多张Physcial Texture：
